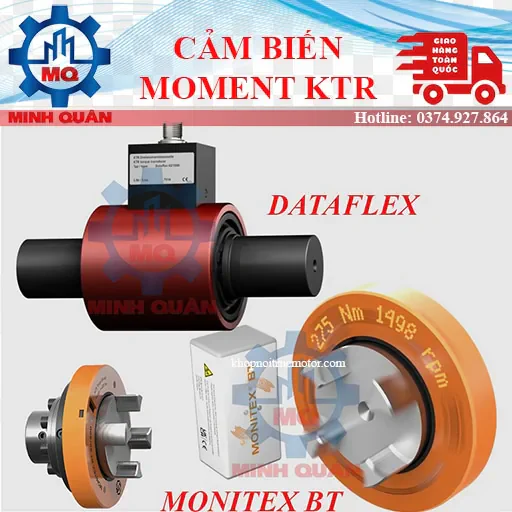

Cảm biến mô-men xoắn DATAFLEX và MONITEX BT của Hệ thống KTR
Cảm biến mô-men xoắn 2 phạm vi DATAFLEX
Cảm biến mô-men xoắn chính xác với 11 kích cỡ để đo phạm vi từ 10 – 20000 Nm. Bộ mã hóa tích hợp để đo tốc độ và hướng quay. Cảm biến không cần bảo trì, hoạt động không cần tiếp xúc và được cung cấp các khớp nối phù hợp. Người bạn đồng hành tốt cho toàn bộ công nghệ bệ thử nghiệm.

Tổng quan: Cảm biến mô-men xoắn
Cảm biến mô-men xoắn phạm vi kép DATAFLEX
Công nghệ truyền động hiện đại với các truyền động biến thiên và động không thể tưởng tượng được nếu không đo chính xác mô-men xoắn và tốc độ. Cảm biến mô-men xoắn DATAFLEX kích thước 16 đến 110 có hai phạm vi đo đo đồng thời bốn thông số: mô-men xoắn, tốc độ, góc xoắn và hướng quay. Dòng trục đo chính xác có sẵn với 11 kích cỡ từ 10 Nm đến 20 kNm.

MONITEX BT – Đo mô-men xoắn dễ dàng

Cảm biến mô-men xoắn bổ sung mới nhất của chúng tôi sẽ đo mô-men xoắn trực tiếp trong khớp nối. Khác với cách thiết lập với cảm biến thông thường, MONITEX BT có thể được tích hợp theo cách tiết kiệm không gian. Nguồn cung cấp cảm ứng cho phép sử dụng vĩnh viễn khớp nối đo.

Cảm biến mô-men xoắn công suất cao

Đối với phạm vi đo lớn từ 20 kNm đến 500 kNm, chúng tôi sản xuất trục đo mô-men xoắn tùy chỉnh theo yêu cầu. Tại đây, các thông số chính như phạm vi đo, kích thước, chiều dài và loại kết nối có thể được điều chỉnh theo thông số kỹ thuật. Mô-men xoắn được đo không tiếp xúc và phù hợp để đo vĩnh viễn.

Cảm biến mô-men xoắn phạm vi kép để đo mô-men xoắn và tốc độ

Đo chính xác mô-men xoắn và tốc độ là một phần không thể thiếu trong công nghệ truyền động hiện đại với các bộ truyền động biến thiên và động. Cảm biến mô-men xoắn DATAFLEX có hai dải đo tính toán cùng lúc bốn thông số: mô-men xoắn, tốc độ, góc quay và hướng quay. Dòng trục đo chính xác có sẵn với 11 kích cỡ từ 10 Nm đến 20 kNm.

Mô-men xoắn được đo thông qua công nghệ đo độ căng dây nổi tiếng, kết hợp với các linh kiện điện tử hiện đại. Các tín hiệu được đo không tiếp xúc bằng cảm biến mô-men xoắn với độ phân giải cao 24 bit đạt độ chính xác 0,1% giá trị cuối cùng.

Đặc trưng
Cảm biến phạm vi kép 5:1

Không chính xác 0,1 %

Đo tốc độ tích hợp

Tín hiệu hướng

Tín hiệu đầu ra ±10 volt

Trục đo mô men xoắn với hai phạm vi đo
Một cú chạm đơn giản vào nút sẽ chuyển trục đo mô-men xoắn sang phạm vi đo thứ hai lên tới 1/5 giá trị danh nghĩa. Điều này cho phép đo chính xác các mô men xoắn nhỏ hơn đáng kể mà không cần phải thay đổi thiết lập thử nghiệm. Ngoài ra hệ thống đo còn có bộ mã hóa để tính tốc độ. Nó cung cấp hai tín hiệu lệch pha 90° và điện áp DC có thể mở rộng cho tốc độ.

Ứng dụng của trục đo mô men xoắn DATAFLEX:

giám sát máy móc
kiểm soát quá trình
công nghệ băng ghế thử nghiệm
Cảm biến mô-men xoắn công suất cao
Nếu được yêu cầu, chúng tôi sản xuất các cảm biến mô-men xoắn và trục đo mô-men xoắn tùy chỉnh cho phạm vi đo lớn từ 20 kNm đến 500 kNm. Trong bối cảnh này, các thông số chính như phạm vi đo, kích thước, chiều dài và loại kết nối có thể được điều chỉnh theo thông số kỹ thuật. Mô-men xoắn được đo không tiếp xúc nên không cần vòng bi.

Ngoài các cảm biến mô-men xoắn tùy chỉnh, KTR còn cung cấp các giải pháp đặc biệt, ví dụ như khớp nối được trang bị công nghệ đo mô-men xoắn không yêu cầu hoặc chỉ cần sửa đổi một vài thiết lập của khách hàng.

Thông số kỹ thuật DATAFLEX

Cảm biến mô-men xoắn MONITEX BT là một trung tâm khớp nối đo mô-men xoắn để đo mô-men xoắn và tốc độ.

MONITEX BT là một trung tâm khớp nối ROTEX có hệ thống đo tích hợp để đo mô-men xoắn và tốc độ. Do thiết kế nhỏ gọn, hệ thống có thể thay thế hub ROTEX tiêu chuẩn trong nhiều trường hợp mà vẫn dễ lắp ráp.

Việc cung cấp năng lượng cảm ứng đạt được bằng cách lắp một đầu cảm ứng hướng tâm vào khớp nối ở khoảng cách tối đa là 10 mm. Sau khi hệ thống được bật, dữ liệu đo được về mô-men xoắn và tốc độ sẽ được MONITEX BT gửi qua Bluetooth và có thể được nhận qua ứng dụng MONITEX-BT miễn phí bằng điện thoại thông minh, máy tính bảng hoặc máy tính.

Đặc trưng
đơn vị hoàn chỉnh bao gồm cả trung tâm khớp nối

màn hình tích hợp

ứng dụng miễn phí cho iOS và Android

phần mềm miễn phí cho Windows

cung cấp điện không tiếp xúc

Kết nối thiết bị di động của bạn với khớp nối MONITEX BT của KTR và theo dõi đường cong mô-men xoắn và tốc độ của bộ truyền động.

Ứng dụng MONITEX BT cho phép bạn kết nối thiết bị di động của mình với cảm biến mô-men xoắn MONITEX BT của KTR thông qua kết nối bluetooth. Cảm biến được đặt trong một trục khớp nối cho phép giám sát thường xuyên bộ truyền động bằng cách đo mô-men xoắn và tốc độ.

Ứng dụng hiển thị dữ liệu ổ đĩa được tạo dưới dạng tiến trình đường cong và hiển thị số. Ngoài ra, với màn hình số, giá trị trung bình và giá trị tối đa được hiển thị. Nếu giám sát giá trị giới hạn được kích hoạt, ứng dụng sẽ gửi cảnh báo cho người dùng khi tải vượt quá hoặc giảm xuống dưới phạm vi đã nhập.

Dữ liệu mô-men xoắn và tốc độ được tự động ghi lại và có thể được gửi và lưu sau khi đo.

MONITEX BT – Hình ảnh
Thông tin chi tiết sản phẩm

Thông số kỹ thuật MONITEX BT
