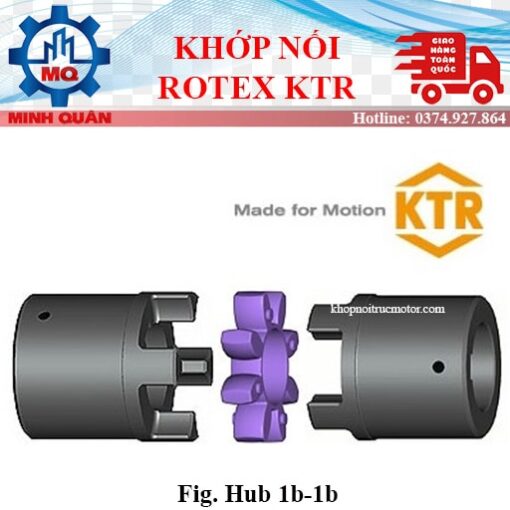

Khớp nối Rotex hub 1b-1b, khớp nối KTR, khớp nối trục

Đặc điểm Khớp nối Rotex hub 1b-1b

Khớp nối Rotex hub 1b-1b sử dụng cao su hoa mai để giảm chấn hấp thụ rung động.

Các cao su giảm chấn khớp nối Rotex được làm từ Polyurethane cải tiến T-PUR, có độ cứng 92 Sh-A màu cam, 98/95 Sh-A màu tím và 64 Sh-D màu xanh.

Khớp nối Rotex dùng để kết nối trục động cơ với trục vào của hộp giảm tốc (hộp số), có kích thước nhỏ, trọng lượng thấp và moment quán tính khối lượng thấp nhưng vẫn truyền được moment cao.

Khớp nối Rotex hub 1b-1b của hãng KTR Germany được làm từ vật liệu là Nhôm, Gang và Thép.

Các dạng khớp nối Rotex

– Hub 1: là loại có hạ bậc, kích thước gia công lỗ trục nhỏ.

– Hub 1a: là loại không hạ bậc, kích thước lỗ trục d lớn hơn hub 1 và chiều dài l1 bằng hub 1

– Hub 1b: là loại không hạ bậc, có chiều dài l1 dài hơn loại hub 1 và 1a, kích thước lỗ trục d bằng hub 1a

Loại khớp nối Rotex hub 1b-1b là loại có phần kim loại cả 02 bên đều là loại dài hub 1b, không hạ bậc

Thông số kỹ thuật khớp nối KTR: xem bài viết chi tiết

Mã hàng khớp nối Rotex hub 1b-1b

Khớp Nối Rotex 14 hub 1b-1b

Chất liệu : Thép, nhôm, TPur
Đường kính khớp nối DH : 30mm
Chiều dài khớp nối L : 35mm

Khớp Nối Rotex 19 hub 1b-1b

Chất liệu : Thép, nhôm, TPur
Đường kính trục ngoài D : 32mm
Đường kính khớp nối DH : 40mm
Lỗ trục tối thiểu d min : 6mm
Lỗ trục tối đa d max : 25mm
Chiều dài khớp nối : 90mm

Khớp Nối Rotex 24 hub 1b-1b

Chất liệu : Thép, nhôm, TPur
Đường kính của 2 hub D : 40mm
Đường kính khớp nối DH : 55mm
Lỗ trục tối thiểu d min : 9mm
Lỗ trục tối đa d max : 35mm
Chiều dài khớp nối : 118mm

Khớp Nối Rotex 28 hub 1b-1b

Chất liệu : Thép, nhôm, TPur
Đường kính của 2 hub D : 48mm
Đường kính khớp nối DH : 65mm
Lỗ trục tối đa d max : 40mm
Chiều dài khớp nối : 140mm

Khớp Nối Rotex 38 hub 1b-1b

Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 66mm
Đường kính khớp nối DH : 80mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d max : 48mm
Chiều dài khớp nối : 164mm

Khớp Nối Rotex 42 hub 1b-1b

Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 75mm
Đường kính khớp nối DH : 95mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d max : 55mm
Chiều dài của khớp nối L : 176mm

Khớp Nối Rotex 48 hub 1b-1b

Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 85mm
Đường kính khớp nối D : 105mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d max : 62mm
Chiều dài của khớp nối L : 188mm

Khớp Nối Rotex 55 hub 1b-1b

Chất liệu : Gang, thép, TPur
Đường kính của 2 hub D : 98mm
Đường kính khớp nối DH : 120mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d max : 74mm
Chiều dài khớp nối : 210mm

Khớp Nối Rotex 65 hub 1b-1b

Chất liệu : Gang, thép, TPur
Đường kính của 2 hub D : 115mm
Đường kính khớp nối DH : 135mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d max : 80mm
Chiều dài của khớp nối L : 235mm

Khớp Nối Rotex 75 hub 1b-1b

Chất liệu : Gang, thép, TPur
Đường kính trục ngoài D : 135mm
Đường kính khớp nối DH : 160mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d max : 95mm
Chiều dài khớp nối : 260mm

Khớp Nối Rotex 90 hub 1b-1b

Chất liệu: Gang, thép, TPur
Đường kính của 2 hub D: 160mm
Đường kính khớp nối DH: 200mm
Lỗ trục tối thiểu d min: 38mm
Lỗ trục tối đa d max: 110mm
Chiều dài của khớp nối L: 295mm
