Khớp nối Rotex hub 1-1a, khớp nối KTR, khớp nối trục

Đặc điểm Khớp nối Rotex hub 1-1a

Khớp nối Rotex hub 1-1a sử dụng cao su hoa mai để giảm chấn hấp thụ rung động.

Các cao su giảm chấn khớp nối Rotex được làm từ Polyurethane cải tiến T-PUR, có độ cứng 92 Sh-A màu cam, 98/95 Sh-A màu tím và 64 Sh-D màu xanh.

Khớp nối Rotex dùng để kết nối trục động cơ với trục vào của hộp giảm tốc (hộp số), có kích thước nhỏ, trọng lượng thấp và moment quán tính khối lượng thấp nhưng vẫn truyền được moment cao.

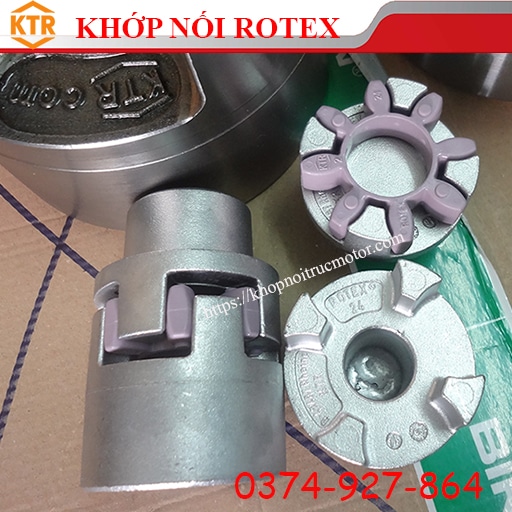

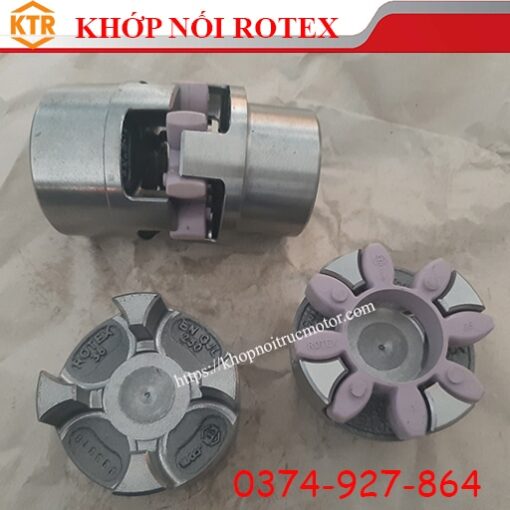

Khớp nối Rotex hub 1-1a của hãng KTR Germany được làm từ vật liệu là Nhôm, Gang và Thép.

Các dạng khớp nối Rotex

– Hub 1: là loại có hạ bậc, kích thước gia công lỗ trục nhỏ.

– Hub 1a: là loại không hạ bậc, kích thước lỗ trục d lớn hơn hub 1 và chiều dài l1 bằng hub 1

– Hub 1b: là loại không hạ bậc, có chiều dài l1 dài hơn loại hub 1 và 1a, kích thước lỗ trục d bằng hub 1a.

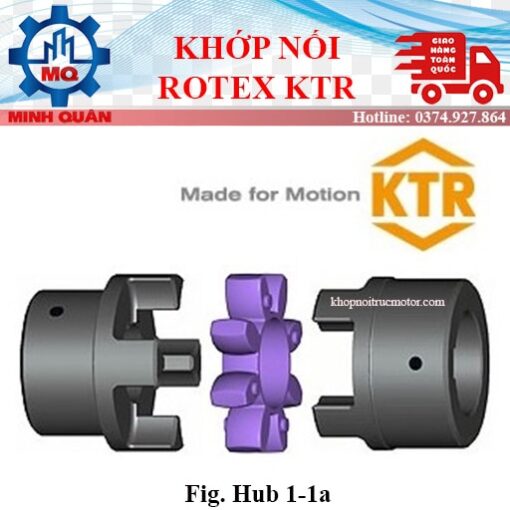

Loại khớp nối Rotex hub 1-1a là loại có phần kim loại 01 bên là hub 1, bên còn lại là hub 1a.

Thông số kỹ thuật khớp nối KTR: xem bài viết chi tiết

Mã hàng khớp nối Rotex hub 1-1a

Khớp Nối Rotex 19 hub 1-1a

Model : Rotex 19/24
Chất liệu : Thép, nhôm, TPur
Đường kính trục ngoài D : 32mm
Đường kính khớp nối DH : 40mm
Lỗ trục tối thiểu d min : 6mm
Lỗ trục tối đa d1 max : 19mm
Lỗ trục tối đa d2 max : 25mm
Chiều dài khớp nối : 66mm

Khớp Nối Rotex 24 hub 1-1a

Model : Rotex 24/32
Chất liệu : Thép, nhôm, TPur
Đường kính của 2 hub D : 40mm
Đường kính khớp nối DH : 55mm
Lỗ trục tối thiểu d min : 9mm
Lỗ trục tối đa d1 max : 24mm
Lỗ trục tối đa d2 max : 35mm
Chiều dài khớp nối : 78mm

Khớp Nối Rotex 28 hub 1-1a

Model : Rotex 28/38
Chất liệu : Thép, nhôm, TPur
Đường kính của 2 hub D : 48mm
Đường kính khớp nối DH : 65mm
Lỗ trục tối đa d1 max : 28mm
Lỗ trục tối đa d2 max : 40mm
Chiều dài khớp nối : 90mm

Khớp Nối Rotex 38 hub 1-1a

Model : Rotex 38/45
Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 66mm
Đường kính khớp nối DH : 80mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d1 max : 40mm
Lỗ trục tối đa d2 max : 48mm
Chiều dài khớp nối : 114mm

Khớp Nối Rotex 42 hub 1-1a

Model : Rotex 42/55
Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 75mm
Đường kính khớp nối DH : 95mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d1 max : 45mm
Lỗ trục tối đa d2 max : 55mm
Chiều dài của khớp nối L : 126mm

Khớp Nối Rotex 48 hub 1-1a

Model : Rotex 48/60
Chất liệu : Gang, thép, nhôm, TPur
Đường kính của 2 hub D : 85mm
Đường kính khớp nối D : 105mm
Lỗ trục tối thiểu d min : 12mm
Lỗ trục tối đa d1 max : 52mm
Lỗ trục tối đa d2 max : 62mm
Chiều dài của khớp nối L : 140mm

Khớp Nối Rotex 55 hub 1-1a

Model : Rotex 55/70
Chất liệu : Gang, thép, TPur
Đường kính của 2 hub D : 98mm
Đường kính khớp nối DH : 120mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d1 max : 60mm
Lỗ trục tối đa d2 max : 74mm
Chiều dài khớp nối : 160mm

Khớp Nối Rotex 65 hub 1-1a

Model : Rotex 65/75
Chất liệu : Gang, thép, TPur
Đường kính của 2 hub D : 115mm
Đường kính khớp nối DH : 135mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d1 max : 70mm
Lỗ trục tối đa d2 max : 80mm
Chiều dài của khớp nối L : 185mm

Khớp Nối Rotex 75 hub 1-1a

Model : Rotex 75/90
Chất liệu : Gang, thép, TPur
Đường kính trục ngoài D : 135mm
Đường kính khớp nối DH : 160mm
Lỗ trục tối thiểu d min : 15mm
Lỗ trục tối đa d1 max : 80mm
Lỗ trục tối đa d2 max : 95mm
Chiều dài khớp nối : 210mm

Khớp Nối Rotex 90 hub 1-1a

Model : Rotex 90/100
Chất liệu: Gang, thép, TPur
Đường kính của 2 hub D: 160mm
Đường kính khớp nối DH: 200mm
Lỗ trục tối thiểu d min: 38mm
Lỗ trục tối đa d1 max: 97mm
Lỗ trục tối đa d2 max: 110mm
Chiều dài của khớp nối L: 245mm
