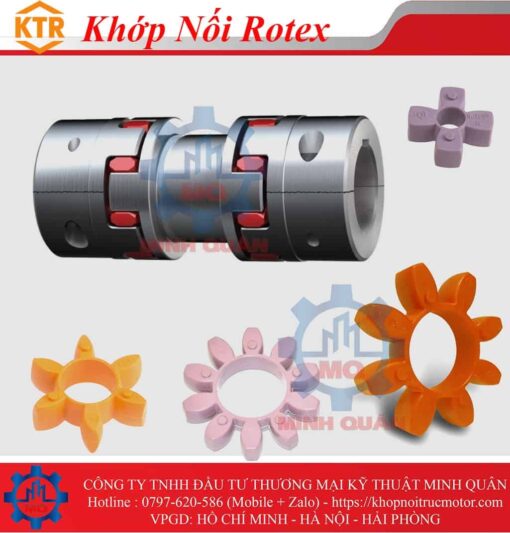

Khớp nối trục ktr Rotex ZS-DKM-SH

Khớp nối hàm xoắn linh hoạt ZS-DKM-SH là khớp nối bằng chất đàn hồi cardan kép có trục chia đôi (SH SPLIT).

ROTEX ZS-DKM-SH với trung tâm SPLIT mang lại lợi thế là khớp nối có thể được lắp ráp và tháo rời hoàn toàn mà không cần di chuyển các bộ nguồn liền kề. Trung tâm tương ứng. sự kết nối của hai nửa trục không bị suy yếu do nứt.

Thiết kế này còn được gọi là khớp nối thiết kế trung tâm drop-our, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với hub chia đôi hoặc khớp nối đàn hồi với hub kẹp chia đôi.

Các trục của khớp nối hàm cardanic kép ROTEX ZS-DKM-SH được tách ra một cách cơ học bằng cách bẻ khóa và bắt vít lại cùng với bộ phận lắp ráp. Khớp nối đàn hồi này lý tưởng để bù các chuyển vị xuyên tâm lớn hơn. Do các trục phân chia, khớp nối có thể được lắp ráp và tháo rời theo hướng tâm mà không cần di chuyển các bộ nguồn liền kề.

Thông số kỹ thuật khớp nối ROTEX ZS-DKM-SH

Đặc trưng
khớp nối hàm cardan kép cho chuyển vị trục lớn

Đặc tính giảm chấn tốt nhờ sự sắp xếp kép của các thanh nhện

miếng đệm thích ứng với chiều dài trung tâm thả ra của máy bơm tiêu chuẩn

cho các chuyển vị xuyên tâm lớn hơn được tạo ra bởi sự giãn nở nhiệt

lắp ráp/tháo gỡ thông qua bốn ốc vít

Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
