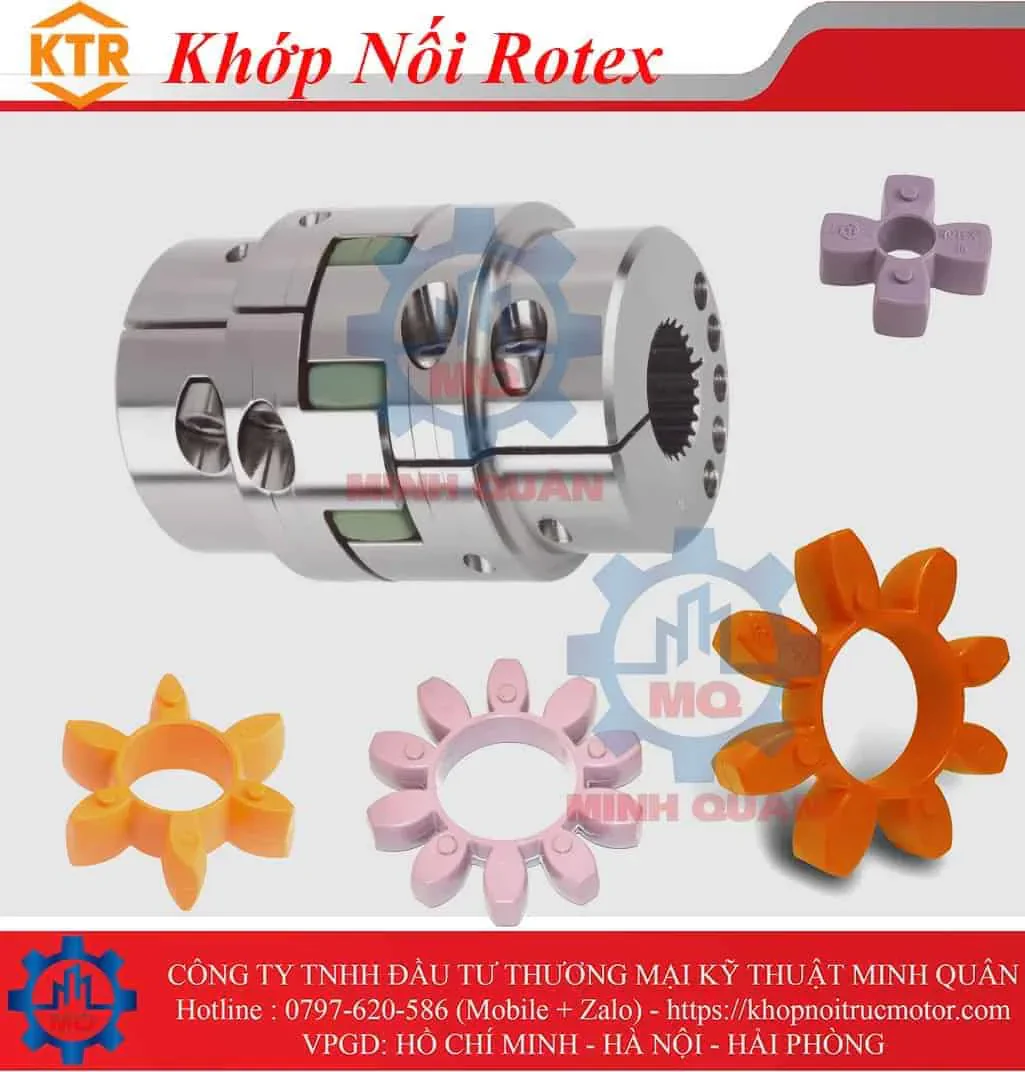

Khớp nối trục ktr Rotex clamping hub

Khớp nối hàm với các trục kẹp cho lỗ khoan dẫn hướng acc. sang DIN và SAE

Các trục kẹp ROTEX là các khớp nối đàn hồi linh hoạt có khả năng xoắn với các trục kẹp và đặc biệt thích hợp cho các ứng dụng có hoạt động đảo chiều.

Các khớp nối kẹp của chúng tôi được cung cấp với acc lỗ khoan. theo tiêu chuẩn DIN và SAE (đối với các đường trục tiêu chuẩn, hãy xem danh mục). Kẹp, i. đ. Việc buộc chặt trục của trục được thực hiện thông qua các vít có nắp.

Dễ dàng lắp ráp và tháo rời các trục của khớp nối kẹp này.

Đặc trưng
khớp nối kẹp không an toàn (trung tâm kẹp)

thép vật liệu trung tâm tiêu chuẩn

thích hợp kết hợp với acc lỗ spline. theo DIN 5480, DIN 5482, SAE J498 cũng như DIN 9611 / ISO 500 (trục p. t. o.), DIN 5463 (ISO 14), DIN 5481 và DIN 5472

cân bằng dựa trên dữ liệu 3D-CAD

đặc biệt thích hợp cho các ứng dụng có hoạt động đảo chiều

Thông số kỹ thuật khớp nối ROTEX CLAMPING HUB

Thông tin chi tiết sản phẩm
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
