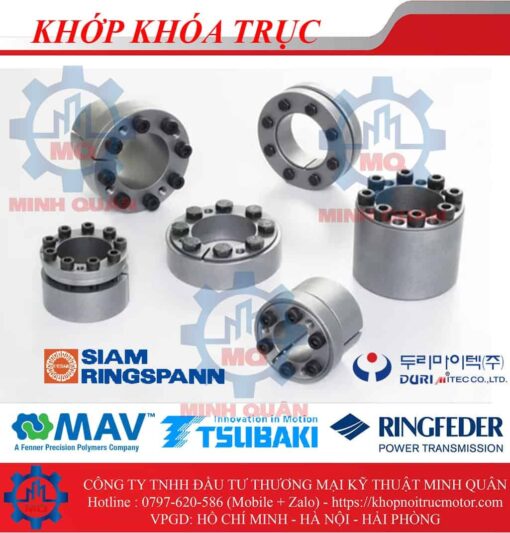

Thiết bị bóp trục MAV 3022 Italy

Standard Locking Devices – MAV Internal Locking Assemblies
Thiết Bị Khóa Tiêu Chuẩn Bộ Khóa Bên Trong MAV
Còn được gọi là bộ kẹp, cụm khóa bên trong MAV gắn bên trong trung tâm. Khi các vít được siết chặt, lực hướng tâm cao tạo ra sự ăn khớp có giao thoa, là kết nối không có phản ứng ngược giữa trục và trục.

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 1062 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng
Medium capacity

Not self-centering, not self-locking (self-releasing)

Fixed axial hub position during tightening

Two thrust rings with double taper design

Low axial dimension

Tolerances: shaft h7-h11; hub bore H7-H11

Surface finish of shaft and hub bore Ra < 3.2 μm

Chi tiết cấu tạo
Slotted inner ring

Slotted outer ring

Double taper front thrust ring, with integrated pull-out threads

Double taper rear thrust ring

Set of socket head screws, grade 12.9

Zinc plated screws indicate the position of pull-out threads

Ứng dụng điển hình
Gear wheel connection

Thông số kỹ thuật Thiết bị bóp trục MAV 3022

Danh sách thiết bị khóa trục côn hãng MAV, Italy (Standard Locking Devices)

Bài viết: Bảng so sánh tính năng các thiết bị khóa trục hãng MAV, Italy

Bản vẽ kỹ thuật
